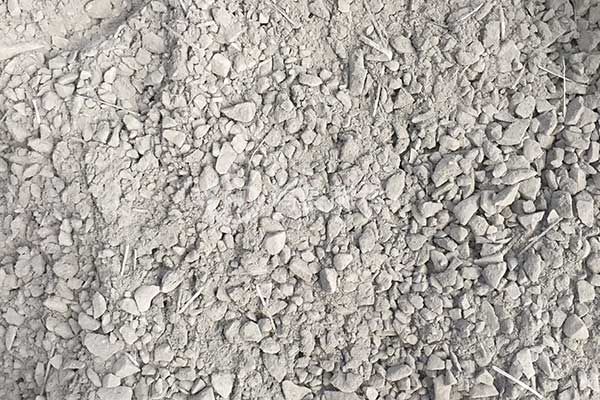

耐火澆注料澆注完畢后需要等到澆注料整體澆注完畢后才能進行正常的烘爐操作，那么澆注料完畢后需要多久才能進行正常的烘爐呢？一般來講，耐火澆注料澆注料完畢后，澆注料硬化需要24小時才能進行脫模，然后進行自然養(yǎng)護，大概需要3天左右才能進行烘爐，這樣才能避免耐火澆注料因硬化不到位，在烘爐過程中出現(xiàn)脫落或者炸裂。

　　耐火澆注料的澆筑質(zhì)量和中路啟用的時間直接關系到爐子的使用效果和壽命，所以在前期投入生產(chǎn)之前，這個過程必須要有，而且話費的時間較長，除了自然凝固之外，烘爐也要花費大量的時間，而且要嚴格按照規(guī)定進行，這樣才能保證耐火澆注料的質(zhì)量，同時投入生產(chǎn)后窯爐工作的穩(wěn)定。

　　我們都知道耐火澆注料烘爐對于耐火澆注料來講非常的重要，對窯爐來講烘烤影響著窯爐的使用壽命，如果烘爐不正確也有很大得幾率造成耐火澆注料的脫落，如果升溫過快，很有可能造成來爐膛炸裂，所以要嚴格按照規(guī)定來。以高鋁澆注料的烘爐方案為例，在開始烘烤時，要慢火進行烘烤，同時不能向澆注料上潑灑柴油等其液體燃料，烘烤要慢慢升溫，升溫過程通常包括以下幾個升溫段，常溫至150℃、150℃至300℃、300℃至600℃，600℃至800℃以及800℃至使用溫度，每段升溫段要分別以15℃/h、15℃/h、10℃/h、20℃/h、30℃/h進行緩慢升溫，同時要在150℃、300℃、600℃、800℃進行保溫，保溫時間10個小時，整體烘爐時間大概在110個小時左右，但要注意，烘烤曲線要根據(jù)實際澆注厚度做適當調(diào)整。

　　由此可以看出，從耐火澆注料的施工完畢到投產(chǎn)，大概需要一周的時間進行固化和烘爐，所以不能著急投產(chǎn)，避免發(fā)生耐火澆注料脫落以及爆裂的危險，從而影響投產(chǎn)。
