您的位置：首頁 > 耐火材料資訊 > 耐材百科鋯剛玉澆注料理化指標

鋯剛玉澆注料理化指標

時間：2025-05-29

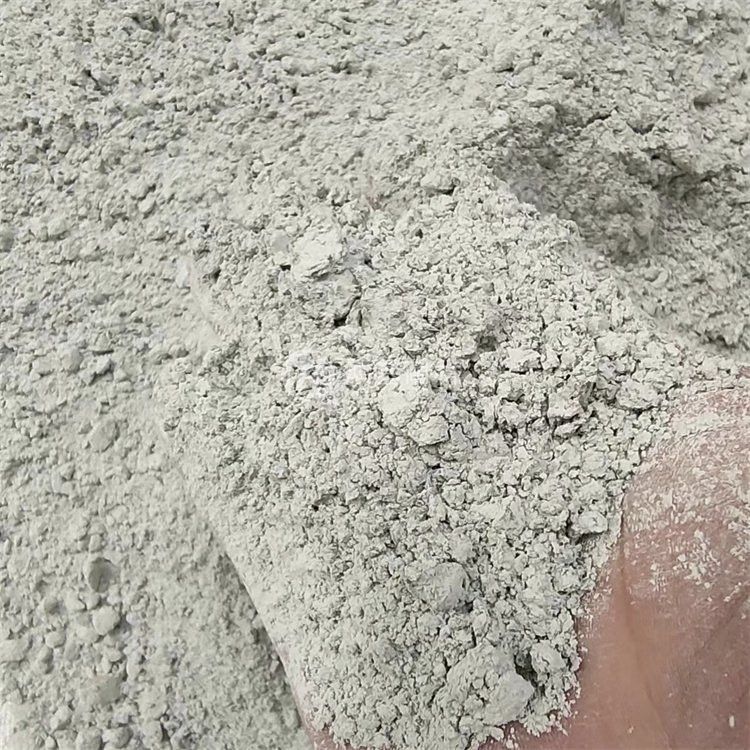

鋯剛玉澆注料是一種以電熔白剛玉或氧化鋁為耐火骨料，添加多種超細粉及鋁酸鈣水泥結合劑的一種耐火材料。它具有機械強度高、熱震性好、耐高溫、耐腐蝕等特點，尤其是耐熔渣侵蝕性好。

　　鋯剛玉澆注料是一種以電熔白剛玉或氧化鋁為耐火骨料，添加多種超細粉及鋁酸鈣水泥結合劑的一種耐火材料。它具有機械強度高、熱震性好、耐高溫、耐腐蝕等特點，尤其是耐熔渣侵蝕性好，所以被廣泛的應用于玻璃行業窯爐，可以抵抗玻璃熔液對耐火澆注料的侵蝕，以延長高溫窯爐的使用壽命。

　　以下是鋯剛玉澆注料理化指標：

鋯莫來石磚理化指標
項目	致密鋯英石澆注料	普通鋯英石澆注料	鋯剛玉澆注料	鋯莫來石澆注料	半鋯澆注料
ZrO2（%）	≥65	≥60	≥30	≥25	15-20
SiO2（%）	--	≤38	≤25	--	≤20
Al2O3（%）	--	--	≥45	≥55	50-60
Fe2O3（%）	≤0.3	≤0.5	≤0.5	≤0.5	≤1.2
顯氣孔率（%）	≤18	≤22	≤20	≤17	≤20
體積密度（g/cm3）	3.7	3.5	3.2	2.7	≥2.7
常溫耐壓強度（Mpa）	≥100	≥100	≥100	≥100	≥100
重燒變化率（%）不大于（1600℃×8h）	±0.2	±0.3	±0.3	±0.3	±0.3
荷重軟化開始溫度（℃）（0.2Mpa，0.6%）	≥1650	≥1620	≥1650	≥1650	≥1550
典型應用	主要用于玻璃窯、玻璃纖維窯、巖棉纖維窯、垃圾焚燒窯、陶瓷熔塊釉料窯、電熱爐等窯爐關鍵部位。
